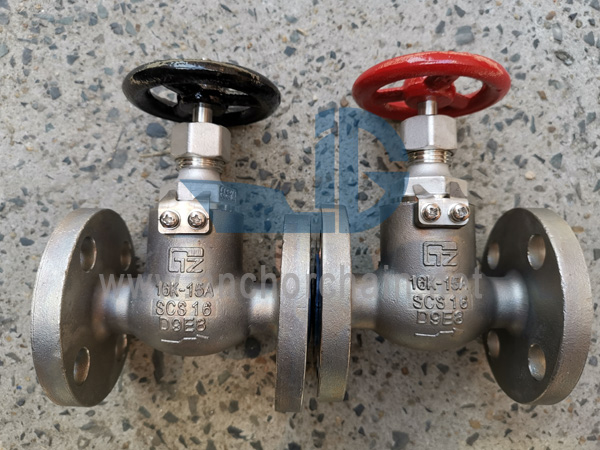

JIS F 7409 16K SCS16 स्टेनलेस स्टील स्क्रू डाउन चेक ग्लोब वाल्व

JIS F 7409 16K SCS16 स्टेनलेस स्टील स्क्रू डाउन चेक ग्लोब वाल्व
मरीन स्क्रू डाउन चेक ग्लोब व्हॉल्व्हला मरीन एसडीएनआर व्हॉल्व्ह, मरीन स्टॉप चेक व्हॉल्व्ह, मरीन ग्लोब नॉन रिटर्न व्हॉल्व्ह, मरीन ग्लोब चेक व्हॉल्व्ह.. इ. असेही म्हणतात.
कार्य: पाईप सिस्टम उघडा/बंद करा आणि मध्यम प्रवाह रोखा.
डिझाइन मानक: JIS F7409-1996
चाचणी मानक: JIS F7400-1996
चाचणी दाब: शरीर-3.3Mpa, आसन-2.42Mpa

JIS B2220-16K नुसार फ्लॅंज आकार

मुख्य साहित्य:
1-बॉडी: स्टेनलेस स्टील（SCS16）/SUS316L
2-डिस्क: स्टेनलेस स्टील（SCS16）/SUS316L
3-स्टेम: स्टेनलेस स्टील（SCS16）/SUS316L
4-बोनेट: स्टेनलेस स्टील（SCS16）/SUS316L
5-हँडव्हील: कास्ट आयरन (FC200)

मुख्य आकार सूची(मिमी):

IMPA कोड	आकार	L	D	C	बोल्ट होलची संख्या	h	t	H	D2
751071	15	110	95	70	4	15	12	130	80
751072	20	120	100	75	4	15	14	140	100
751073	25	130	125	90	4	19	14	160	125
751074	32	160	135	100	4	19	16	170	125
751075	40	180	140	105	4	19	16	190	140

मरीन स्टेनलेस स्टील स्क्रू डाउन चेक ग्लोब वाल्व JIS F7409 16K
श्रेणी:JIS मरीन ग्लोब वाल्व
साहित्य: स्टेनलेस स्टील
मानके:JIS F7409
प्रमाणपत्र:CCS, BV, ABS, GL, LR, DNV, NK, RINA
Fob किंमत:आता नवीनतम किंमत मिळवा
मूळ ठिकाण: चीन
