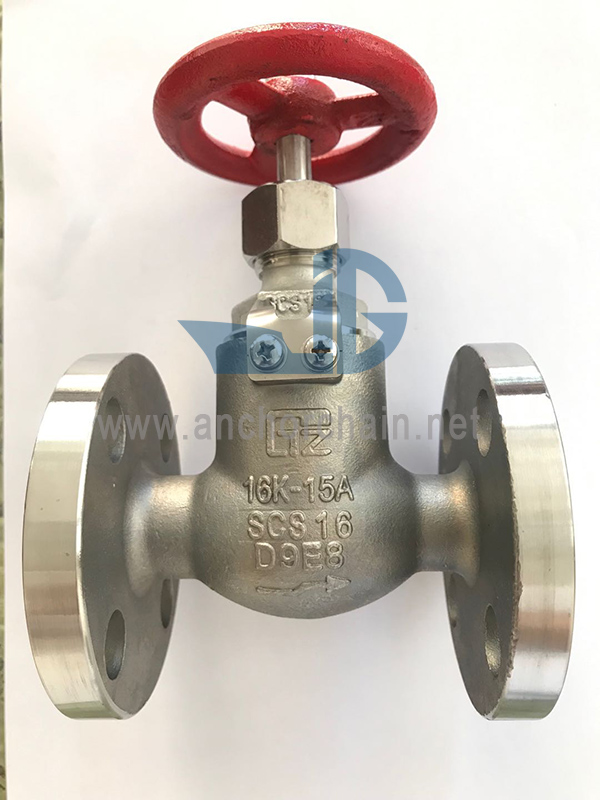

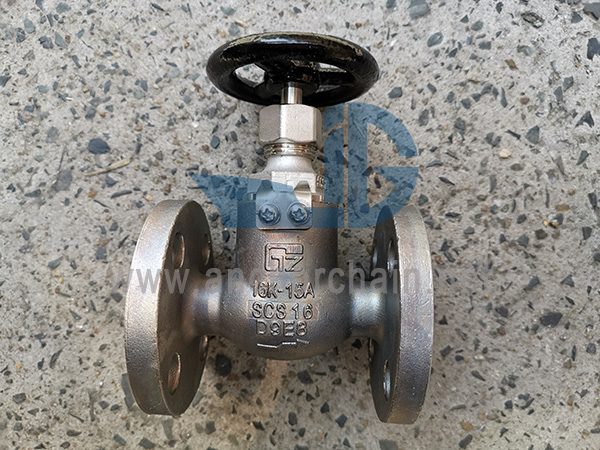

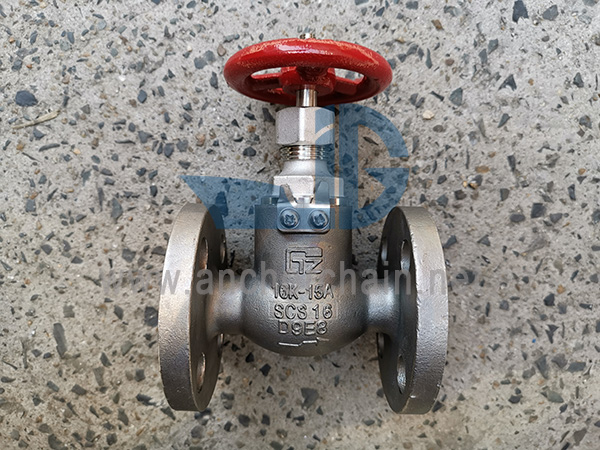

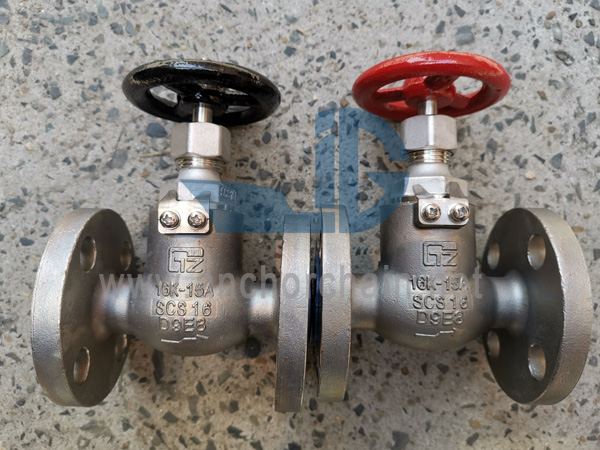

JIS F 7301 5K SCS16 स्टेनलेस स्टील ग्लोब व्हॉल्व्ह मरीन स्टेनलेस स्टील ग्लोब व्हॉल्व्ह किंवा मरीन ब्रास ग्लोब व्हॉल्व्हला मरीन स्टेनलेस स्टील/ब्रास स्टॉप व्हॉल्व्ह म्हटले जाऊ शकते. फंक्शन: पाईप सिस्टम उघडा/बंद कराडिझाईन मानक: JIS F7301-1996
*स्क्रू केलेल्या बोनेटसह DN15-DN40, बोल्ट केलेल्या बोनेटसह DN50-DN65
मुख्य साहित्य:
1-बॉडी: स्टेनलेस स्टील(SCS16)/SUS316L
2-डिस्क: स्टेनलेस स्टील(SCS16)/SUS316L
3-स्टेम: स्टेनलेस स्टील(SCS16)/SUS316L
4-बोनेट: स्टेनलेस स्टील(SCS16)/SUS316L
5-हँडव्हील: कास्ट आयरन (FC200)
IMPA कोड | आकार | समोरासमोर (L) | बाहेरील कडा डायम. (डी) | खेळपट्टी (C) | बोल्ट होलची संख्या | h | t | H | D2 |
750121 | 15 | 100 | 80 | 60 | 4 | 12 | 9 | 130 | 80 |
750122 | 20 | 110 | 85 | 65 | 4 | 12 | 10 | 140 | 100 |
750123 | 25 | 120 | 95 | 75 | 4 | 12 | 10 | 160 | 125 |
750124 | 32 | 140 | 115 | 90 | 4 | 15 | 12 | 170 | 125 |
750125 | 40 | 160 | 120 | 95 | 4 | 15 | 12 | 190 | 140 |
750126 | 50 | 210 | 130 | 105 | 4 | 15 | 14 | 235 | 140 |
750127 | 65 | 250 | 155 | 130 | 4 | 15 | 14 | 260 | 160 |
