युनिव्हर्सल फेअरलीड चेन व्हील युनिव्हर्सल फेअरलीड चेन व्हील: केबलला मार्गदर्शन करण्यासाठी फेअरलीड आणि दिशा बदलण्यासाठी किंवा त्याची निर्यात स्थिती मर्यादित करण्यासाठी आणि केबल आणि हुलमधील घर्षण कमी करण्यासाठी, मुख्य रोलर फेअरलीड, क्लीट रोलर फेअरलीड, ओपन-टाइप रोलर गाइड केबल युनिट, 360° स्विव्हल फेअरलीड आणि असेच.
युनिव्हर्सल फेअरलीड चेन व्हील
युनिव्हर्सल फेअरलीड चेन व्हील: केबलला मार्गदर्शन करण्यासाठी आणि दिशा बदलण्यासाठी किंवा निर्यातीची स्थिती मर्यादित करण्यासाठी फेअरलीड, आणि केबल आणि हुलमधील घर्षण कमी करण्यासाठी, मुख्य रोलर फेअरलीड, क्लीट रोलर फेअरलीड, ओपन-टाइप रोलर गाइड केबल युनिट, 360 ° स्विव्हल फेअरलीड वगैरे.

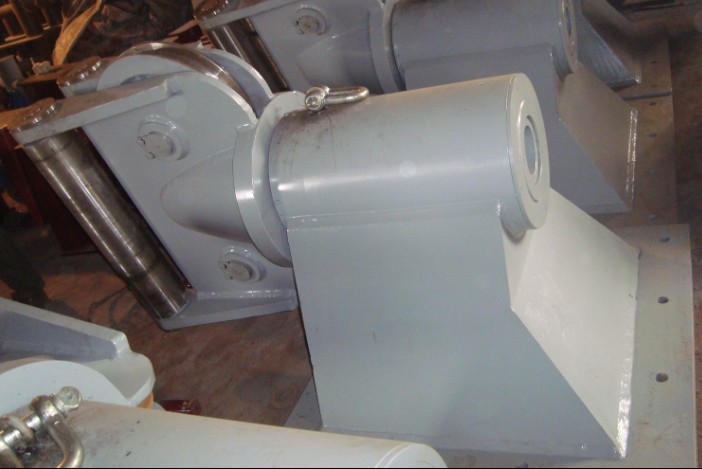

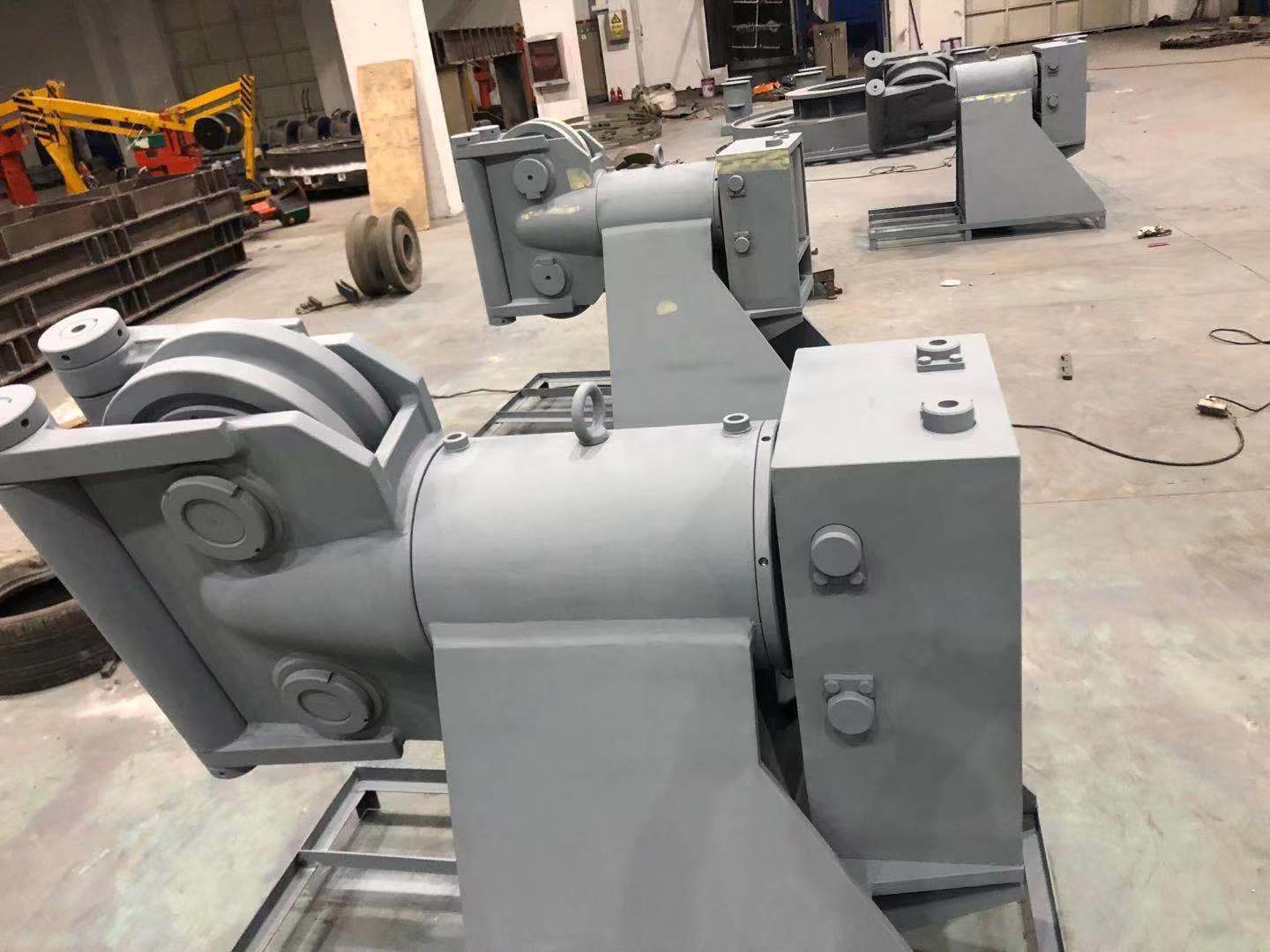

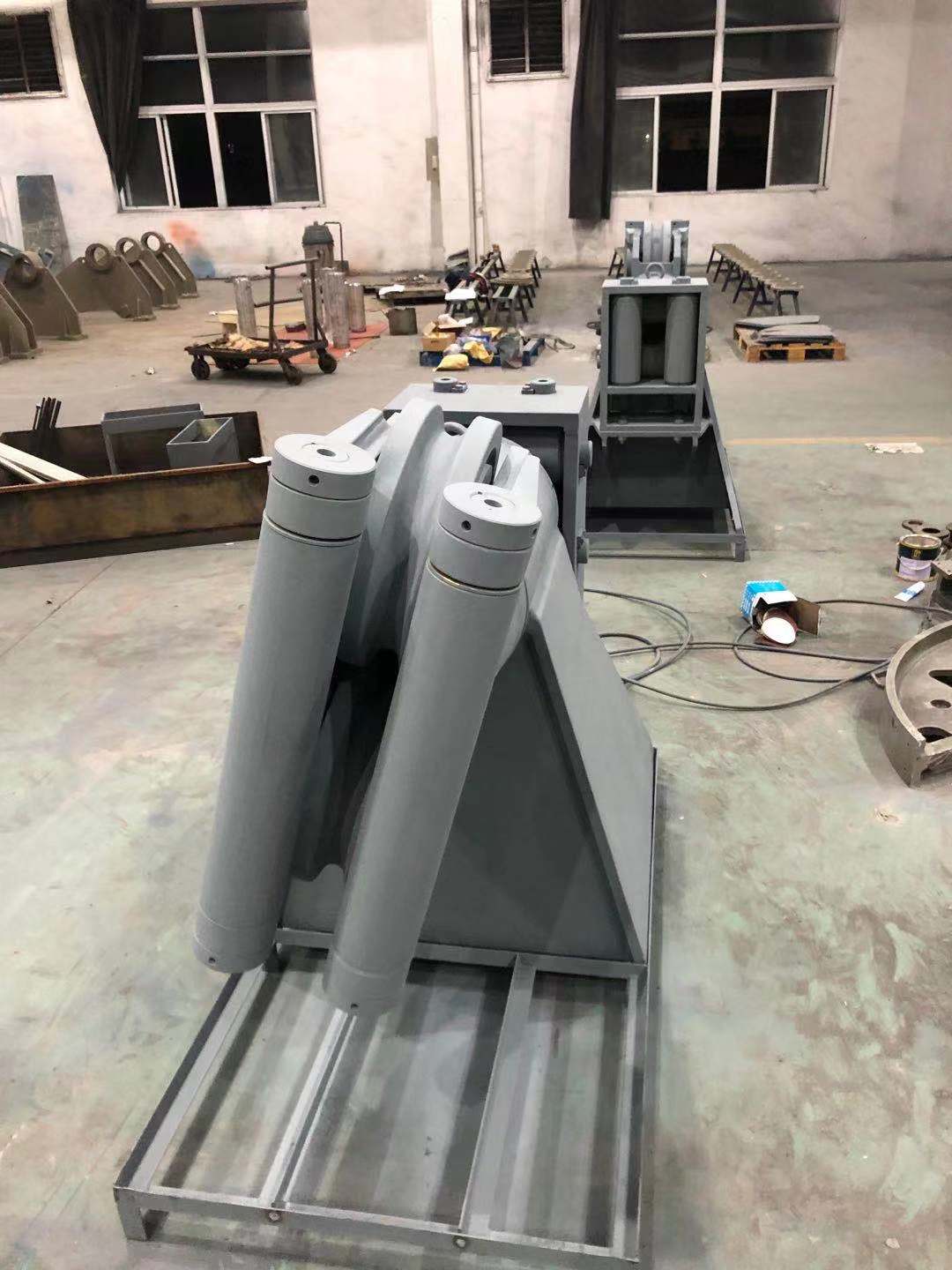

युनिव्हर्सल फेअरलीड चेन व्हील, ज्यामध्ये ब्रॅकेट, मास्टर सिलेंडर आणि मुख्य सिलिंडरचा केबल मार्गदर्शिका म्हणजे कंसात त्याच्या मध्यवर्ती अक्षावर मुक्तपणे फिरता येण्याजोगा आहे, मुख्य ट्यूबलर बॉडी त्याच्या मध्यवर्ती अक्षाच्या बाजूने छिद्रासह प्रदान केलेली आहे; मार्गदर्शक केबल उपकरणामध्ये दोन बाह्य प्लायवूड आणि प्लायवूडमध्ये जोडलेल्या पुलीचे दोन समांतर संच कापले जातात, प्लायवुड मुख्य सिलेंडरच्या पुढील पृष्ठभागावर अनुलंब विल्हेवाट लावलेले असते; मास्टर सिलेंडर आणि चाक वापरून त्यामुळे इंटिग्रेटेड डिझाइन, कॉम्पॅक्ट स्ट्रक्चर, छोटी जागा, लहान जहाजांवर सहज लागू करता येते; दरम्यान, सिलेंडर हेडचा केबल मार्गदर्शक मुक्तपणे मुख्य अक्षाभोवती फिरू शकतो, त्यामुळे केबल मार्गदर्शकाच्या विविध अभिमुखतेच्या गरजा पूर्ण करण्यासाठी फेअरलीड उच्च लवचिकता आहे, फेअरलीड गती मोठ्या प्रमाणात सुधारते, बरीच उपकरणे आणि श्रम संसाधनांची बचत करते; प्लायवुड फ्रंट एंड केसिंग, जेणेकरून केबल गुळगुळीत होईल, केबल घर्षण नुकसानासाठी स्टीलची धार टाळेल.
आकृती क्र. |
शिसे शेव स्टॉक क्र. |
शेव व्यास (in.) |
स्टॅनर्ड प्रत्येक (ibs) |
प्रत्येकाचे वजन (ibs) |
परिमाणे (मध्ये.) |
|||
A |
B |
C |
D |
|||||
४६१-१८ |
239753 |
18 |
७/८ |
500 |
12.00 |
20.00 |
11.00 |
1.50 |
४६१-२४ |
131574 |
24 |
1-1/4 |
500 |
15.00 |
26.00 |
14.00 |
1.50 |
४६१-२६ |
238120 |
26 |
1-1/2 |
660 |
16.00 |
28.00 |
15.00 |
1.50 |
४६१-३६ |
148389 |
36 |
1-5/8 |
850 |
20.00 |
36.00 |
19.50 |
2.00 |
४६१-४० |
136285 |
40 |
2 |
2006 |
23.00 |
42.00 |
22.50 |
2.00 |
४६१-४२ |
130753 |
42 |
2-1/2 |
4000 |
28.00 |
52.00 |
25.50 |
2.50 |
४६३-२६ |
4440359 |
26 |
1 |
988 |
33.00 |
33.00 |
3.75 |
1.50 |
४६३-३० |
1404377 |
30 |
1-1/4 |
1225 |
37.00 |
37.00 |
3.50 |
1.50 |
४६३-३६ |
146522 |
36 |
1-1/2 |
1900 |
43.00 |
43.00 |
3.50 |
1.50 |
४६३-४२ |
1406525 |
42 |
1-3/4 |
2975 |
50.00 |
50.00 |
4.38 |
2.00 |
४६३-४८ |
131583 |
48 |
2 |
3600 |
55.00 |
55.00 |
4.63 |
2.00 |
४६३-६० |
123164 |
60 |
2-1/2 |
6400 |
68.00 |
68.00 |
5.75 |
2.00 |
