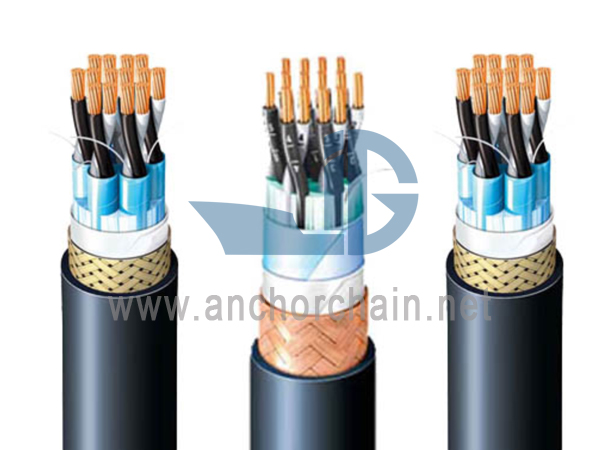

TXXI(c) फ्लेम रिटार्डंट शिपबोर्ड इन्स्ट्रुमेंटेशन केबल अॅप्लिकेशनअनर्मर्ड शील्डेड केबल जहाजांमध्ये स्थिर स्थापनेसाठी जेथे केबल संरक्षणाची आवश्यकता नाही. इन्स्ट्रुमेंटेशन आणि कम्युनिकेशन सिस्टमवर वापरण्यासाठी योग्य. घरामध्ये आणि बाहेर दोन्ही ठिकाणी स्थापित आणि ऑपरेट केले जाऊ शकते. ही केबल 150/250V पर्यंत टेलिफोन आणि इन्स्ट्रुमेंट सर्किटसाठी डिझाइन केलेली आहे. व्यावसायिक सागरी अनुप्रयोगांमध्ये वापरण्यासाठी योग्य
TXXI(c) फ्लेम रिटार्डंट शिपबोर्ड इन्स्ट्रुमेंटेशन केबल ऍप्लिकेशन
जहाजांमध्ये स्थिर स्थापनेसाठी अनर्मर्ड शील्डेड केबल जेथे केबल संरक्षणाची आवश्यकता नसते. इन्स्ट्रुमेंटेशन आणि कम्युनिकेशन सिस्टमवर वापरण्यासाठी योग्य. घरामध्ये आणि घराबाहेर दोन्ही स्थापित आणि ऑपरेट केले जाऊ शकते.
ही केबल 150/250V पर्यंत टेलिफोन आणि इन्स्ट्रुमेंट सर्किटसाठी डिझाइन केलेली आहे. व्यावसायिक सागरी अनुप्रयोगांमध्ये वापरण्यासाठी योग्य
TXXI(c) फ्लेम रिटार्डंट शिपबोर्ड इंस्ट्रुमेंटेशन केबल मानक
- डिझाइन मार्गदर्शक: IEC 60092-350 आणि IEC 60092-376
TXXI(c) फ्लेम रिटार्डंट शिपबोर्ड इंस्ट्रुमेंटेशन केबल बांधकाम
वर्गीकरण | कोड | बांधकाम तपशील |
कंडक्टर |
|
IEC 60228, वर्ग 2 नुसार अडकलेल्या प्लेन एनील केलेल्या तांब्याच्या तारा |
इन्सुलेशन | T | IEC 60092-351 नुसार XLPE |
वळणे |
|
दोन/तीन इन्सुलेटेड कोर एकत्र वळवून एक जोडी/ट्रायड बनवावे |
केबल टाकणे |
|
- ट्विस्टेड जोड्या/ट्रायड्स केबल केले जातील - फ्लेम रिटार्डंट आणि नॉन-हायग्रोस्कोपिक फिलर वापरले जाऊ शकतात - केबल केलेल्या कोरवर योग्य टेप लावला जाऊ शकतो - गोलाकार केबल मिळविण्यासाठी फिलर लागू केला जाऊ शकतो |
सामूहिक स्क्रीन | (c) | - टिन केलेल्या कॉपर ड्रेन वायरसह AL/PS टेपद्वारे स्क्रीनिंग - सामूहिक स्क्रीनवर एक योग्य टेप लावला जाऊ शकतो - 250V TIcable च्या बाबतीत, सामूहिक स्क्रीन वगळण्यात आली आहे |
आतील आवरण | X | काहीही नाही |
चिलखत | X | काहीही नाही |
म्यान | I | - IEC 60092-359 नुसार SHF1 - म्यान रंग: काळा |
मूळ ओळख |
|
- इन्सुलेशनवर रंगीत इन्सुलेशन अधिक अरबी नंबर प्रिंटिंग जोडी: पांढरा, काळा ट्रायड: पांढरा, लाल, काळा |
IEC 60228 नुसार अडकलेले टिन केलेले एनील केलेले तांबे वायर, खरेदीदाराला आवश्यक असल्यास वर्ग 2 लागू होऊ शकतो.
TXXI(c) फ्लेम रिटार्डंट शिपबोर्ड इन्स्ट्रुमेंटेशन केबल तांत्रिक डेटा
प्रकार | कॅपेसिटन्स अंदाजे (nF/किमी) | इंडक्टन्स, अंदाजे, (mH/किमी) | 20°C वर प्रतिकार, कमाल. (ओहम/किमी) |
अनशिल्डेड जोडी 0,5 मिमी 2 | 70 | 0.60 | 40.4 |
अनशिल्ड ट्रिपल 0,5 मिमी 2 | 70 | 0.60 | 40.4 |
असुरक्षित जोडी 0,75 मिमी 2 | 65 |
0.60 |
26.0 |
Unshielded तिहेरी 0,75 mm2 | 65 |
0.60 |
26.0 |
शिफारस स्थापित करा
स्थापनेदरम्यान किमान बेंडिंग त्रिज्या | किमान बेंडिंग त्रिज्या निश्चित स्थापित | स्थापनेदरम्यान जास्तीत जास्त तन्य भार | किमान स्थापना तापमान |
8 x D | 6 x डी | 50 N/mm2 | -10°C |
